夹紧螺丝固定
400kPa/58psi/4bar
700kPa/101psi/7bar
50°C (122°F)
17m³/h at 400kPa/58psi/4bar
产品单张
产品型号

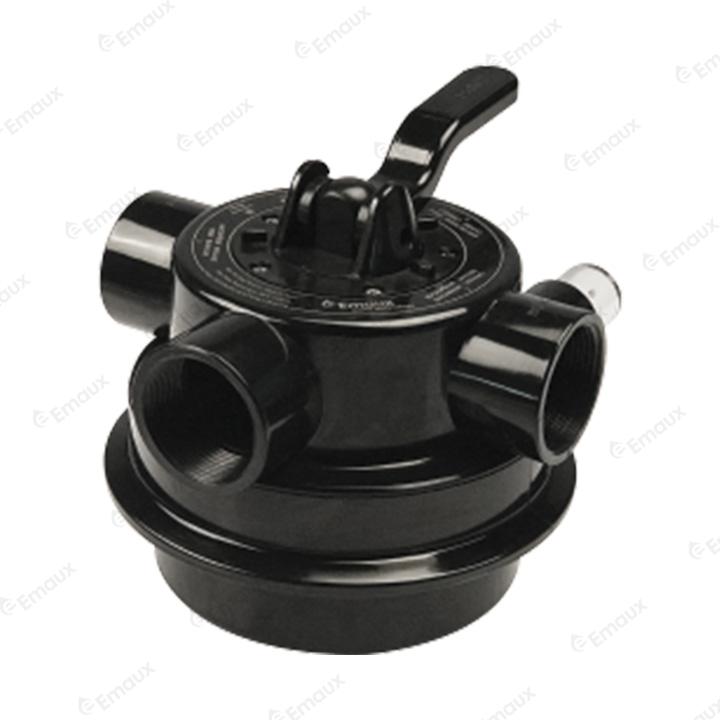

| EMAUX - 1.5"TOP MOUNT 4-WAY Valve | |||
| 产品名称: 1.5"四功能简易缸头(适用于V350-V650) | |||
| 产品编号 : 88281205 & 88281305 | |||
| 系列号 : MPV-05 | |||

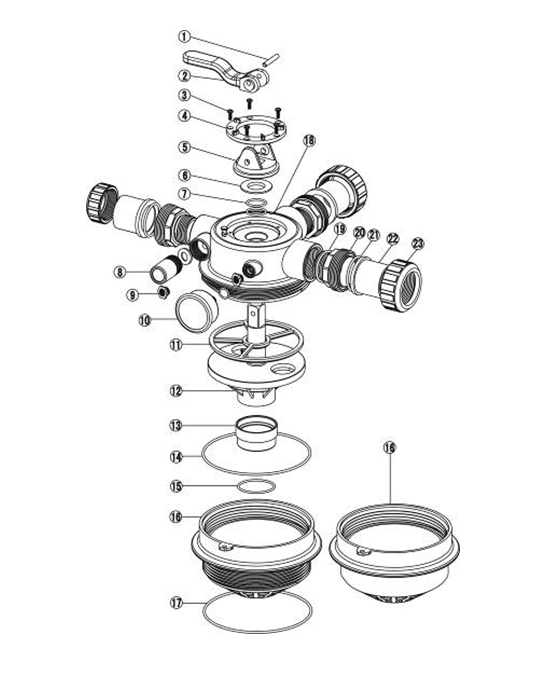

| 项目Key NO. | 部件编号Part Number | 中文描述 | 数量No of Parts Required |
| 1 | 03018009 | 手柄固定销(用于1.5"简易缸头) | 1 |
| 2 | 01013036 | 简易缸头手柄 | 1 |
| 3 | 03011003 | ￠4*12圆头自攻螺丝 | 5 |
| 4 | 01013040 | 简易缸头压紧环 | 1 |
| 5 | 01013041 | 简易缸头支座 | 1 |
| 6 | 01181003 | 简易缸头介子 | 1 |
| 7 | 02011017 | 分水器胶圈(用于1.5"简易缸头) | 2 |
| 8 | 89280104 | 清水镜连胶圈 | 1 |
| 9 | 01111048 | 压力表牙套 | 1 |
| 10 | 06011029 | 不锈钢压力表连胶圈(最大读数 40PSI,不锈钢外壳,底部安装) | 1 |
| 06021001 | 塑胶压力表连胶圈(最大读数 40PSI ,塑胶外壳,侧面安装) | 1 | |
| 11 | 02311005 | 分水器止水圈 | 1 |
| 12 | 01013098 | 简易缸头分水器盖 | 1 |
| 01021003 | 简易缸头分水器 | 1 | |
| 13 | 01013039 | 简易缸头活动环 | 1 |
| 14 | 02011021 | 胶圈 | 1 |
| 15 | 02011018 | 胶圈 | 1 |
| 16 | 01013000 | 1.5"简易缸头底(行牙) | 1 |
| 01013038 | 1.5"简易缸头底(行夹) | 1 | |
| 17 | 02011027 | 软胶圈(用于行牙缸头) | 1 |
| 02011028 | 硬胶圈(用于行夹缸头) | 1 | |
| 18 | 89281301 | 简易缸头身(含扣钉) | 1 |
| 19 | 02020013 | 1.5"外牙头胶圈 | 3 |
| 20 | 01013015 | 1.5"外牙头(黑色) | 3 |
| 01051013 | 1.5"外牙头(白色) | 3 | |
| 21 | 02011003 | 1.5"管接头胶圈 | 3 |
| 22 | 01171153 | 1.5"公英制管接头 | 2 |
| 23 | 01013017 | 1.5"螺母(黑色) | 3 |
| 01051014 | 1.5"螺母(白色) | 3 | |
