螺栓式
400kPa/58psi/4bar
500kPa/72psi/5bar
50°C (122°F)
27m³/hat 400kPa/58psi/4bar
产品单张
产品说明书
产品型号

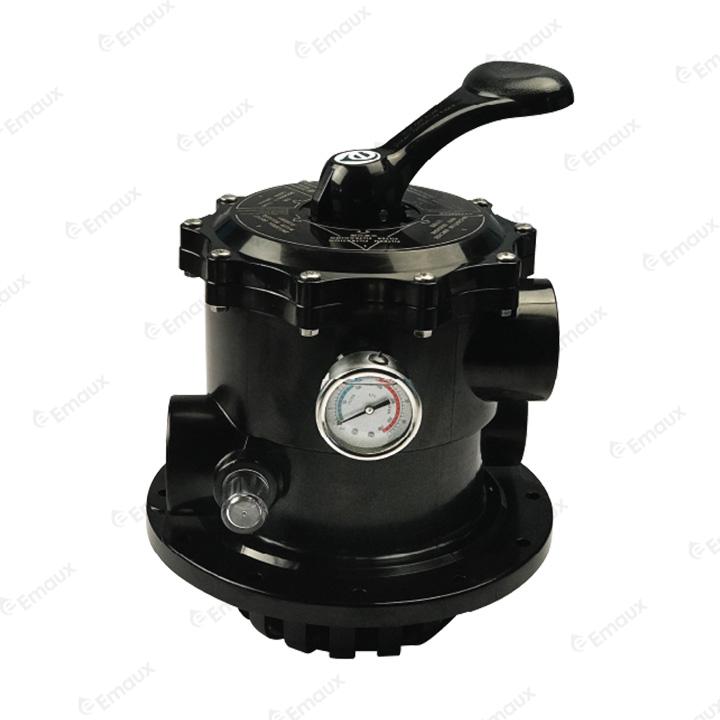

| EMAUX - 2.0"TOP MOUNT VALVE | |||
| 产品名称 : 2.0"六功能顶出缸头(适用于V700B - V1200) | |||
| 产品编号 : 88280306 | |||
| 系列号 : MPV-02 | |||

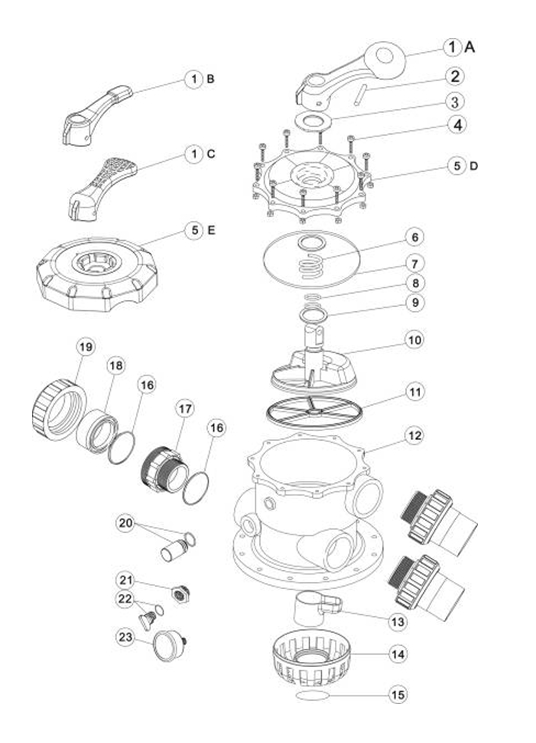

| 项目Key NO. | 部件编号Part Number | 中文描述 | 数量No of Parts Required |
| 1-A | 01013003 | 大手柄 | 1 |
| 1-B | 01013002 | 小手柄 | 1 |
| 1-C | 01013001 | 网格手柄 | 1 |
| 2 | 03018008 | 手柄固定销 | 1 |
| 3 | 01181027 | 大介子(用于2.0"缸头) | 1 |
| 4 | 89280301 | M6*32 B头机丝连螺母 | 10 |
| 5-D | 01013019 | 2.0"顶出缸头标准面盖(黑色) | 1 |
| 01051030 | 2.0"顶出缸头标准面盖(白色) | 1 | |
| 5-E | 01013020 | 2.0"顶出缸头弧形面盖(黑色) | 1 |
| 01051034 | 2.0"顶出缸头弧形面盖(白色) | 1 | |
| 6 | 03014014 | 弹簧(用于2.0"缸头) | 1 |
| 7 | 02011006 | 面盖胶圈(用于2.0"顶出缸头) | 1 |
| 8 | 02011022 | 分水器胶圈(用于1.5'及2.0"缸头) | 2 |
| 9 | 01181002 | 小介子 | 2 |
| 10 | 01021002 | 2.0"分水器 | 1 |
| 11 | 02311003 | 止水胶圈(用于2.0"缸头) | 1 |
| 12 | 01013027 | 2.0"顶出缸头身(黑色) | 1 |
| 01051031 | 2.0"顶出缸头身(白色) | 1 | |
| 13 | 01013029 | 2.0"分水脚 | 1 |
| 14 | 01013030 | 2.0"分水篮 | 1 |
| 15 | 02011005 | 2.0"分水篮胶圈 | 1 |
| 16 | 02020016 | 2.0"外牙头胶圈 | 6 |
| 17 | 01013031 | 2.0"外牙头55°牙(黑色) | 3 |
| 01051033 | 2.0"外牙头55°牙(白色) | 3 | |
| 18 | 01171154 | 2.0"公英制共用管接头 | 3 |
| 19 | 01013032 | 2.0"螺母55°牙（黑色） | 3 |
| 01051032 | 2.0"螺母55°牙（白色） | 3 | |
| 20 | 89280104 | 清水镜连胶圈 | 1 |
| 21 | 01111048 | 压力表牙套 | 1 |
| 22 | 89021307 | 扭制连胶圈 | 1 |
| 23 | 06011029 | 不锈钢压力表连胶圈(最大读数 40PSI,不锈钢外壳,底部安装) | 1 |
