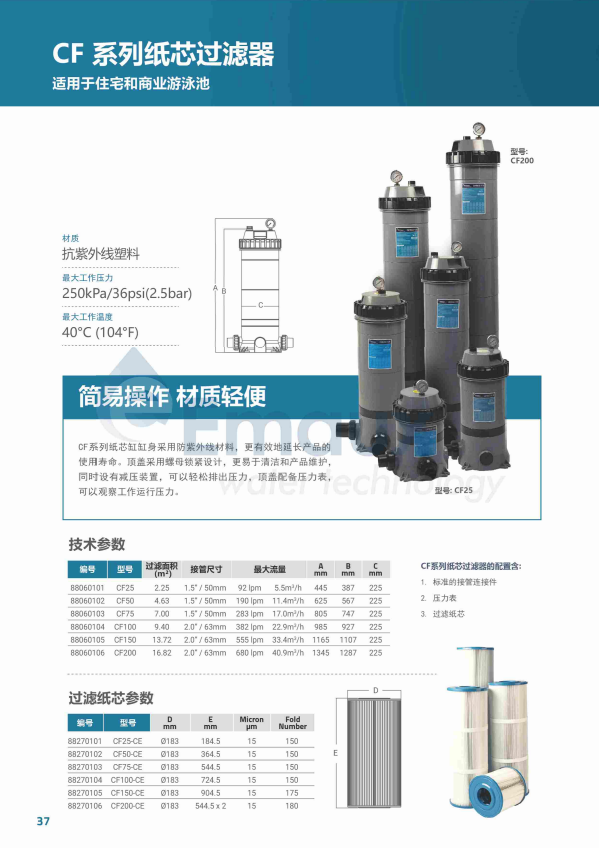

CF系列纸芯缸缸身采用防紫外线材料，更有效地延长产品的使用寿命。顶盖采用螺母锁紧设计，更易于清洁和产品维护，同时设有减压装置，可以轻松排出压力，顶盖配备压力表，可以观察工作运行压力
抗紫外线塑料
250kPa/36psi(2.5bar)
40°C (104°F)
1. 标准的接管连接件
2. 压力表
3. 过滤纸芯
产品单张
产品说明书
产品型号
| 产品名称: CF系列纸芯过滤器 | ||||
| 产品编号: 88060101、88060102、88060103、88060104、88060105、88060106 | ||||
| 系列号 : CF25、CF50、CF75、CF100、CF150、CF200 | ||||

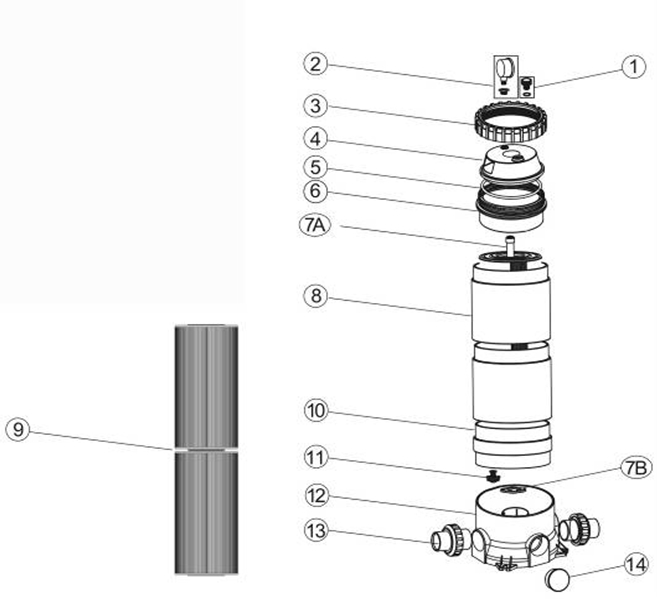

| 项目 Key NO. | 部件编号Part Number | 中文描述 | 型号Notes | 数量No of Parts Required |
| 1 | 89010701 | 排气螺丝连胶圈 | 1 | |
| 2 | 06011021 | 侧出油压表连胶圈(50psi,用于CF纸芯缸系列) | 1 | |
| 01111048 | 压力表牙套 | 1 | ||
| 3 | 01021006 | 纸芯缸大螺母 | 1 | |
| 4 | 01011002 | 纸芯缸盖 | 1 | |
| 5 | 02011034 | 胶圈 | 1 | |
| 6 | 01011003 | 纸芯缸上身 | 1 | |
| 7A | 89060103 | CF25PVC管连排气盖 | 1 | |
| 89060104 | CF50PVC管连排气盖 | 1 | ||
| 89060105 | CF75PVC管连排气盖 | 1 | ||
| 89060106 | CF100PVC管连排气盖 | 1 | ||
| 89060107 | CF150PVC管连排气盖 | 1 | ||
| 89060108 | CF200PVC管连排气盖 | 1 | ||
| 7B | 01011007 | 排气管支环 | 1 | |
| 8 | 01011004 | CF50PVC管连排气盖 | CF50 | 1 |
| CF75PVC管连排气盖 | CF75 | 2 | ||
| CF100PVC管连排气盖 | CF100 | 3 | ||
| CF150PVC管连排气盖 | CF150 | 4 | ||
| CF200PVC管连排气盖 | CF200 | 5 | ||
| 9 | 88270101 | CF25-CE净纸芯(25ft2) | 1 | |
| 88270102 | CF50-CE净纸芯(50ft2 ) | 1 | ||
| 88270103 | CF75-CE净纸芯(75ft2 ) | 1 | ||
| 88270104 | CF100-CE净纸芯(100ft2 ) | 1 | ||
| 88270105 | CF150-CE净纸芯(150ft2 ) | 1 | ||
| 88270106 | CF200-CE净纸芯(200ft2 ) | 2 | ||
| 10 | 01011005 | 短驳接管 | 1 | |
| 11 | 89060109 | 泄压阀 | 1 | |
| 12 | 01011013 | 纸芯缸底座 | 1 | |
| 13 | 89060110 | 1.5"纸芯缸活接(英制) | 2 | |
| 89060111 | 1.5"纸芯缸活接(公制) | 2 | ||
| 89060112 | 2"纸芯缸活接(英制) | 2 | ||
| 89060113 | 2"纸芯缸活接(公制) | 2 | ||
| 14 | 01011015 | 胶塞 | 1 | |
