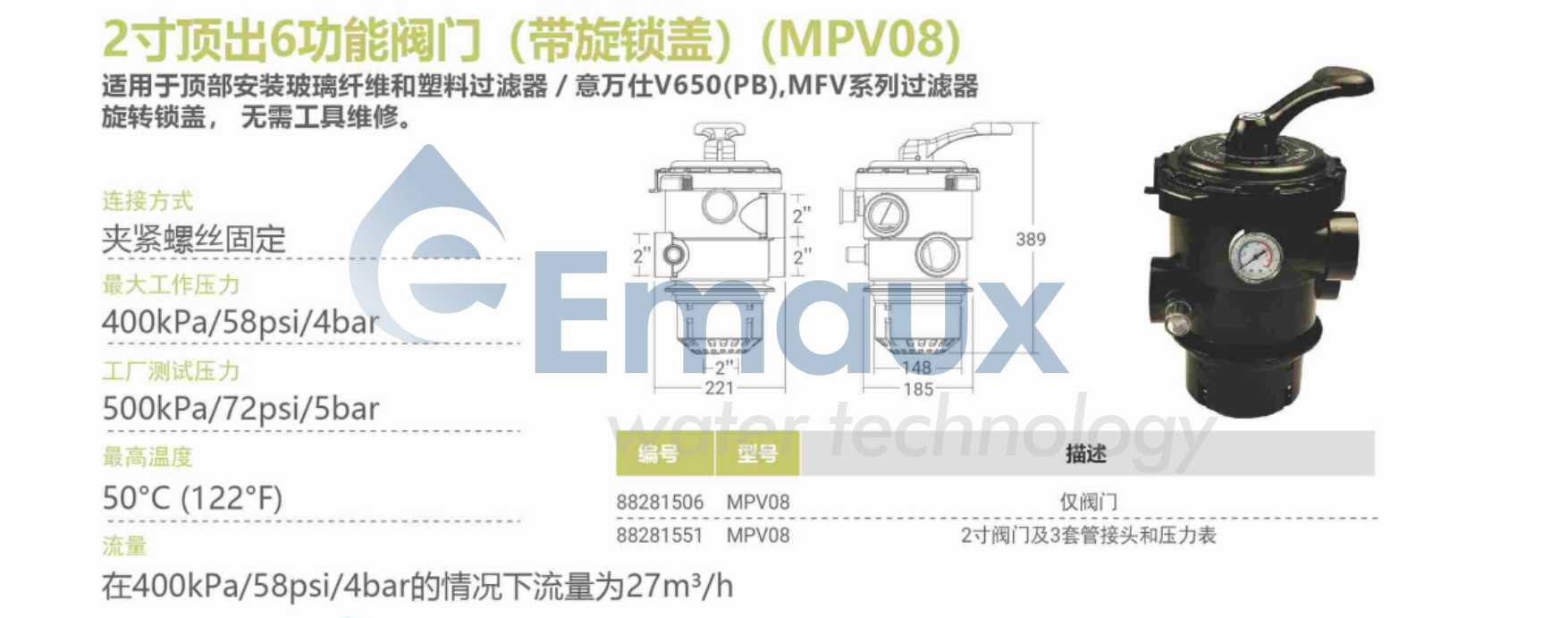

夹紧螺丝固定
400kPa/58psi/4bar
500kPa/72psi/5bar
50°C (122°F)
27m³/hat 400kPa/58psi/4bar
产品单张
产品说明书
产品型号

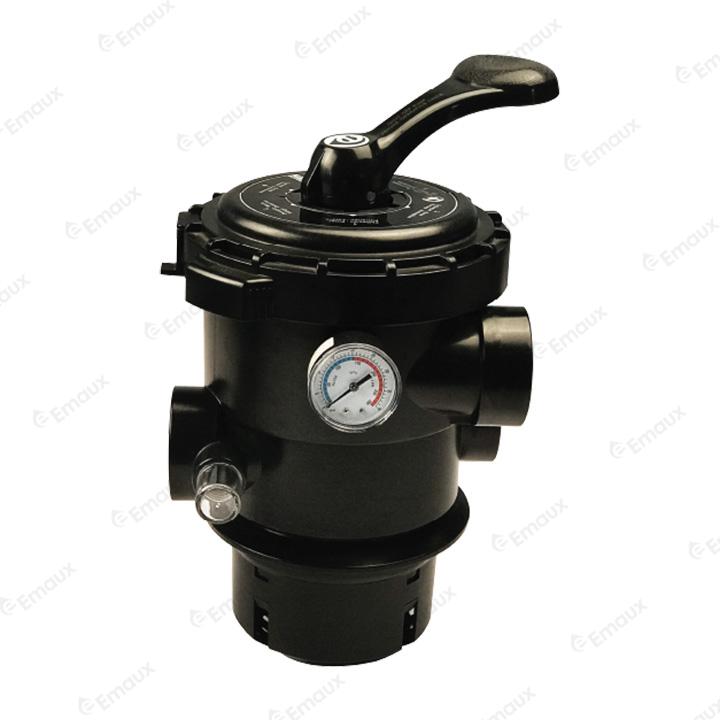

| EMAUX - 2" Clamp Type Multiport Valve for "Filter Maxx" | |||
| 产品名称：2"旋扣缸头(适用于MFV27-MFV35) | |||
| 产品编号：88281506 | |||
| 系列号：MPV-08 | |||

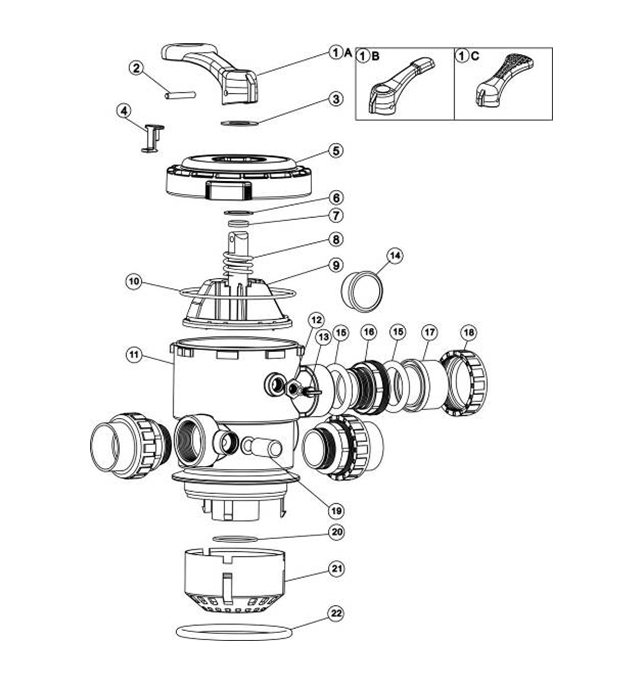

| 项目Key NO. | 部件编号Part Number | 中文描述 | 数量No of Parts Required |
| 1-A | 01013003 | 大手柄 | 1 |
| 1-B | 01013002 | 小手柄 | 1 |
| 1-C | 01013001 | 网格手柄 | 1 |
| 2 | 03018008 | 手柄固定销 | 1 |
| 3 | 01181027 | 大介子(同2.0"缸头) | 1 |
| 4 | 01181028 | 2.0"面盖防转销 | 1 |
| 5 | 01020009 | 2.0"旋扣面盖 | 1 |
| 6 | 01181002 | 小介子 | 1 |
| 7 | 02011022 | 分水器胶圈(用于1.5'及2.0"缸头) | 2 |
| 8 | 03014014 | 弹簧(用于2.0"缸头) | 1 |
| 9 | 89280805 | 2.0"分水器连胶圈(用于2.0"旋扣缸头) | 1 |
| 10 | 02010003 | 面盖胶圈 | 1 |
| 11 | 01020010 | 2.0"旋扣顶出缸头身 | 1 |
| 12 | 01111048 | 压力表牙套 | 1 |
| 13 | 01111017 | 扭制 | 1 |
| 02020014 | 扭制胶圈 | 1 | |
| 15 | 06021013 | 塑胶压力表连胶圈(最大读数 40PSI ,塑胶外壳,底部安装) | 1 |
| 15 | 02020016 | 2.0"外牙头胶圈 | 6 |
| 16 | 01013031 | 2.0"外牙头55°牙(黑色) | 3 |
| 01051033 | 2.0"外牙头55°牙(白色) | 3 | |
| 17 | 01171154 | 2.0"公英制共用管接头 | 3 |
| 18 | 01013032 | 2.0"螺母55°牙（黑色） | 3 |
| 01051032 | 2.0"螺母55°牙（白色） | 3 | |
| 19 | 02011008 | 清水镜胶垫 | 1 |
| 01041004 | 清水镜 | 1 | |
| 20 | 02011005 | 分水篮胶圈 | 1 |
| 21 | 01100001 | 2.0寸扣式分水篮 | 1 |
| 22 | 02010007 | 颈环胶圈 | 1 |
