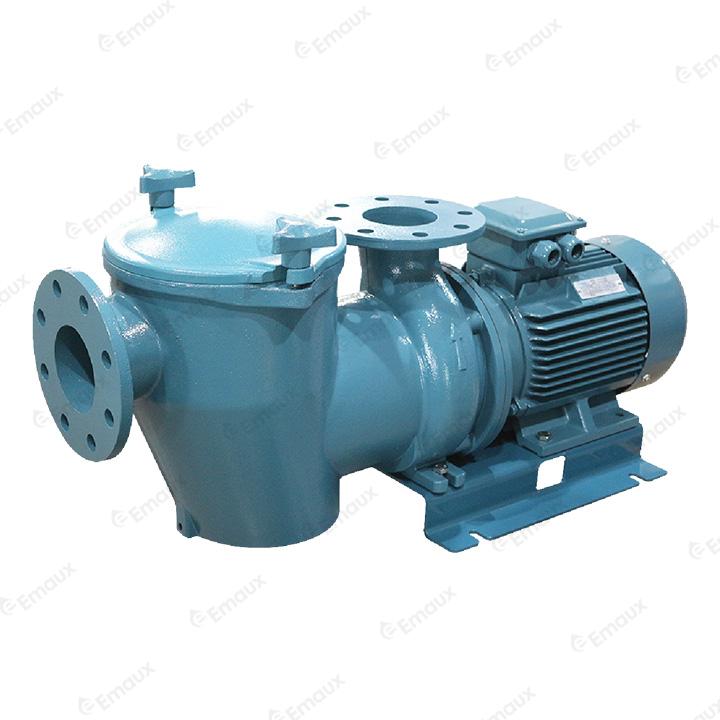

SE系列商用铁泵，适用于商业用途(如大型游泳池、水疗池水景等)。采用高能效电机，运行安静稳定，配有易于清洗的大滤篮。不锈钢和铸铁叶轮可供选择，以满足您的需要，范围从5.5匹到15匹。
1. 铸铁机身
2. AISl-304不锈钢或铸铁叶轮是可供选择的，以配合您的需要
3. 异步，两极电机
4. 绝缘等级：130(B)
5. IPX5防水标准
6. 本系列产品为380V/50Hz
7. 测试压力5OPSI(3.5Bar)
8. 过滤篮体积5L为304不锈钢材质
产品单张
产品说明书
产品型号
| EMAUX -SE系列水泵 | |||
| Code | Description | ||
| 88025616 | Pump 5.5HP, 380V, 50Hz, ABB Motor | ||
| 88025611 | Pump 7.5HP, 380V, 50Hz, ABB Motor | ||
| 88025612 | Pump 10HP, 380V, 50Hz, ABB Motor | ||
| 88025613 | Pump 15HP, 380V, 50Hz, ABB Motor | ||
| 88026816 | Pump 5.5HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026811 | Pump 7.5HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026812 | Pump 10HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026813 | Pump 15HP, 380V, 50Hz, Chinese-made Motor | ||

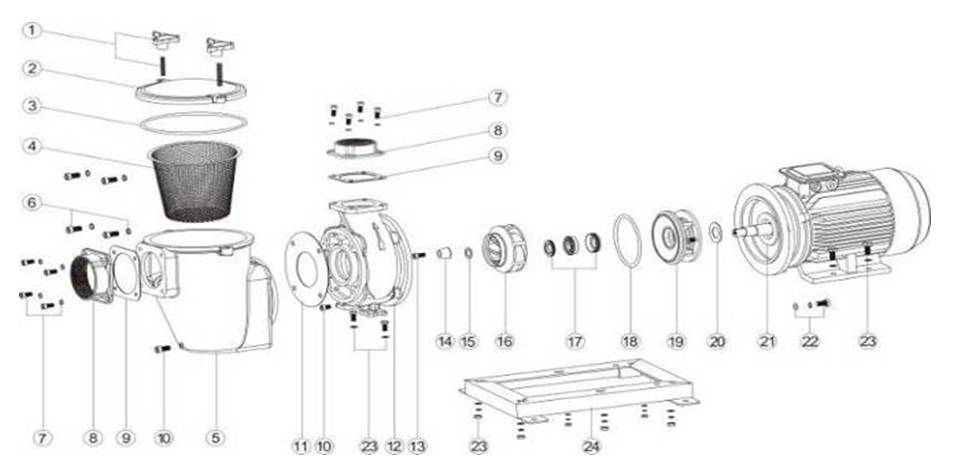

| 项目Key NO. | 部件编号Part Number | 中文描述 | 数量No of Parts Required |
| 1 | 89025601 | 手柄连丝杆 | 2 |
| 2 | 03042010 | SE铁泵泵盖 | 1 |
| 3 | 02011148 | 胶圈 | 1 |
| 4 | 03018039 | 过滤篮 | 1 |
| 5 | 03042011 | 过滤桶 | 1 |
| 6 | 89025602 | M12×35内六角螺丝连M12弹簧垫片 | 4 |
| 7 | 89025603 | M8×25内六角螺丝连M8弹簧垫片 | 8 |
| 8 | 03042006 | 3.0"大法兰牙嘴(用于进水口)(SE5.5;SE7.5) | 1 |
| 03042012 | 3.0"牙嘴(用于出水口)(SE7.5;SE10) | 1 | |
| 03042013 | 4.0"牙嘴(用于进出水口） | 1 | |
| 9 | 02011179 | 3.0"牙嘴胶垫(SE5.5;SE7.5) | 1 |
| 02011182 | 4.0"牙嘴胶垫(SE7.5;SE10) | 1 | |
| 10 | 03011136 | M10×16排水内六角螺丝 | 1 |
| 11 | 02011168 | 过滤桶密封垫 | 1 |
| 12 | 03042014 | 泵壳(SE5.5;SE7.5) | 1 |
| 03042008 | 泵壳(SE10;SE15) | 1 | |
| 13 | 03011138 | M8×25内六角螺丝 | 1 |
| 14 | 03018101 | 锥形垫(SE5.5;SE7.5) | 1 |
| 03018102 | 锥形垫(SE10;SE15) | 1 | |
| 15 | 87013025 | 水叶防水垫(SE5.5;SE7.5) | 1 |
| 87013024 | 水叶防水垫(SE10;SE15) | 1 | |
| 16 | 03042015 | 水叶 SE5.5HP(铁) | 1 |
| 03042016 | 水叶 SE7.5HP(铁) | 1 | |
| 03042017 | 水叶 SE10HP(铁) | 1 | |
| 03042045 | 水叶 SE15HP(铁) | 1 | |
| 03018096 | 水叶 SE5.5HP(不锈钢) | 1 | |
| 03018097 | 水叶 SE7.5HP(不锈钢) | 1 | |
| 03018098 | 水叶 SE10HP(不锈钢) | 1 | |
| 03018099 | 水叶 SE15HP(不锈钢) | 1 | |
| 17 | 04015020 | FT-25机械密封圈(SE5.5;SE7.5) | 1 |
| 04015021 | FT-30机械密封圈(SE10;SE15) | 1 | |
| 18 | 02011164 | 法兰胶圈(SE5.5;SE7.5) | 1 |
| 02011165 | 法兰胶圈(SE10;SE15) | 1 | |
| 19 | 89025604 | 法兰(含M8×15法兰固定内六角螺丝)(SE5.5;SE7.5) | 1 |
| 89025605 | 法兰(含M8×15法兰固定内六角螺丝)(SE10;SE15) | 1 | |
| 20 | 02011166 | 轴向防水垫 (SE5.5;SE7.5) | 1 |
| 02011167 | 轴向防水垫 (SE10;SE15) | 1 | |
| 21 | 04021104 | 电机 SE5.5HP(中国制造) | 1 |
| 04021105 | 电机 SE7.5HP(中国制造) | 1 | |
| 04021106 | 电机 SE10HP(中国制造) | 1 | |
| 04021107 | 电机 SE15HP(中国制造) | 1 | |
| 22 | 89025606 | M12×30外六角螺丝连M12弹簧垫片M12平垫 | 4 |
| 23 | 89025607 | M10×35外六角螺丝连平垫弹簧垫片螺母 | 6 |
| 24 | 03042043 | 底架(SE5.5;SE7.5) | 1 |
| 03042044 | 底架(SE10;SE15) | 1 | |
